Quarz-Messbox QMB6 / QMB6-Pro

Startseite » Dünnschichtmesstechnik » Quarz-Messbox QMB6

Unsere Quarz-Messbox QMB6 vereint einfache Bedienung mit unübertroffener Genauigkeit in einem kompakten Formfaktor und liefert präzise Messungen mit einer Frequenz-Auflösung von bis zu 0,01 Hz für 2 Sensorkanäle.

Sie können die Quarz-Messbox QMB6 direkt in unserem Onlineshop kaufen.

Eigenschaften & Merkmale

2 unabhängige Messkanäle 4- 6 MHz
Hohe Frequenz-Auflösung bis zu 0,01 Hz
QMB6-Pro: Hardware integrierte Rate- und Schichtdickenberechnnung
ModBUS Protokoll für eine einfache Integration; Alternative: ASCII-Protokoll (QMB6-PRO)
Benutzerschnittstellen: RS-232, RS-485, USB oder Ethernet (PoE)
Inklusive mind. einem integriertem rauscharmen Oszillator
Unübertroffen kostengünstige kompakte Geräteleistung
Alle benötigten Kabel, Stromversorgung und Windows Software (QMB6) beiliegend

Quarzsensoren können entweder direkt mit dem integrierten rauscharmen Oszillator betrieben werden oder über externe Oszillatoren verbunden werden, wenn der QMB6 in größerer Entfernung vom Sensor installiert wird.
Der QMB6 ist mit vier Hardware-Kommunikationsstandards RS-232, RS-485, USB und LAN/Ethernet mit PoE-Option verfügbar. Letzteres vereinfacht die Installation in einem Ethernet-Infrastrukturnetzwerk.
Überwachung und Datenprotokollierung können entweder mit der mitgelieferten Windows-Software oder durch Integration in eine Host-Umgebung mit dem Industriestandard ModBUS- bzw. ASCII Protokoll durchgeführt werden.

Gegenüber der Serie QMB6 erfolgt bei den Modellen QMB6-Pro auch die Berechnung der Rate- und Schichtdicke intern im Gerät anstatt über einen nachgelagerte Software.

Software Screenshots

Verbindungsbeispiele

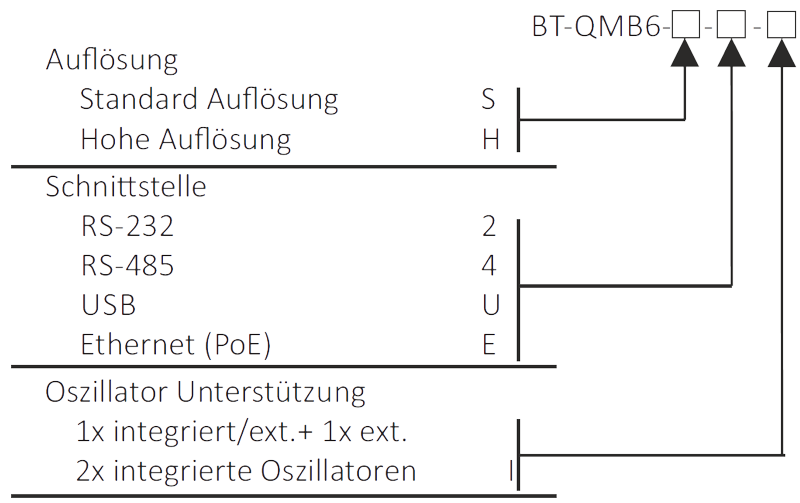

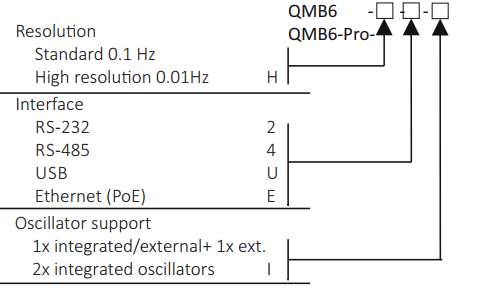

Messfrequenz	4 - 6 MHz
Messauflösung	0,1 Hz bei 10 Samples/s (Standardversion) 0,01 Hz bei 10 Samples/s (High resolution Version)
Samplingfrequenz	0,5 bis 10 Hz
Referenzfrequenzstabilität	0,5 ppm
Sensoreingänge	2 x BNC weiblich
Schnittstellen	RS-232, RS-485, USB, Ethernet (PoE)
Protokoll	ModBUS / ASCII (QMB6-Pro)
Versorgungsspannung	12 - 24 V DC bei RS-232/RS-485; 5 V DC bei USB 48 V DC bei LAN/Ethernet, PoE IEEE 802.3af
Versorgungsstrom	max. 500 mA für beide Kanäle
Betriebstemperatur	15 °C bis 40 °C
Maße	106.5 mm x 61.3 mm x 26 mm (RS-232/RS-485 Version) 96.4 mm x 61.3 mm x 26 mm (USB Version) 116.4 mm x 61.3 mm x 26 mm (Ethernet Version)
Gewicht	~0,2 kg
Windows Software (beiliegend bei QMB6)	Erlaubt Datenaufzeichnung für bis zu 253 Geräte, Ethernet Option ermöglicht unbegrenzte Geräte; alle Servicefunktionen, inkl. Einstellung der IP Adresse, Rücksetzen auf Werkseinstellungen und Firmware Upgrades

Passiver externer Oszillator inkl. 10 cm BNC Kabel (BT-QM-EO)

Halterungen für QMB6 oder Oszillator (BT-QM-MBS/BT-QM-EO-MBS)

BNC-Kabel

Test-Quarz

Broschüre „QMB6“ – Englisch (2,4 MB)
